上海渠工閥門管道工程有限公司設計的電動壓力調節閥控制系統，是由電動調節閥、壓力變送器、壓力調節儀組成，可以完成現代工業過程中對管道壓力的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。主要適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。
使用范圍:壓力控制系統，已在蒸汽管道、天然氣管道控制壓力上得到了普遍使用。在工廠生產制造改裝自動壓力控制系統上取得了重要的突破，形成了一套智能化、專業化的控制系統。
以氣體或液體管道或容器中的壓力作為被控制量的反饋控制系統。在許多生產過程中，保持恒定的壓力或一定的真空度常是正常生產的必要條件。很多化學反應需要在恒壓下進行，為保持流量不變也常需要控制主壓力源的壓力恒定。根據不同應用場合，壓力控制可采用不同的方式。當控制性能要求不高時，可采用比較簡單的控制裝置，如壓力調節閥等。對性能要求較高或生產過程比較復雜，宜采用壓力控制系統。壓力控制系統的結構是閉環的，由壓力傳感器、壓力控制器和調節閥組成。
 |

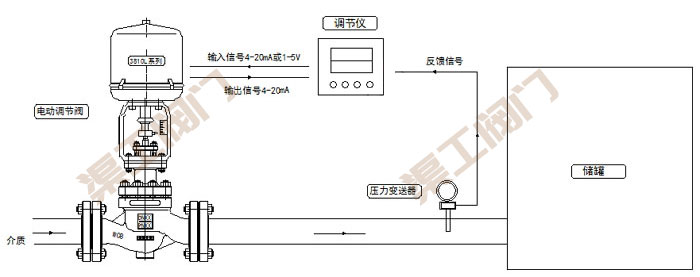

| 電動壓力調節閥控制系統 原理圖 |
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座式、套筒式 | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
| 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | |||||||||||||
| 執行器參數 | 電源電壓：220V、380V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多電動壓力調節閥控制系統的使用性能、外形結構、安裝尺寸參數、價格，索取
電動壓力調節閥控制系統說明書及產品選型樣本，請聯系我們。
